CoolCollect® Indoor Click & Collect Lockers built of modules
The products are filled and picked up from the front.

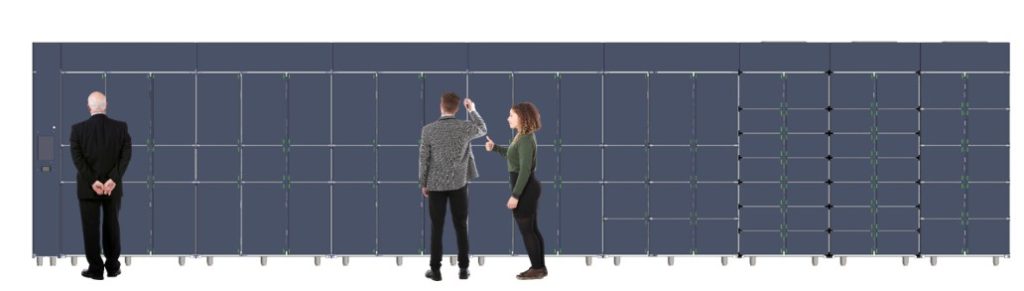

CoolCollect® Locker is created by combining different modules, each of which has own individual cooling (plug-in). User Interface module operates as a controlling unit of the machine.
We can create an unique locker by combining modules that meets customer’s needs. The locker can be placed either in the middle of the floor or against the wall. Modular structure makes it possible to create different combinations and the locker can be modified and expanded with extra modules when needed, according to customer’s requirements. Ask our sales about the combination possibilities.
CoolCollect® Click & Collect Locker is always carefully tailored to meet customers specific needs.
CoolCollect® Locker above consists of User Interface, two freezers, nine coolers and two neutral units.
To meet the needs of the customer, individual combinations can be built of different modules. Below you will find more examples of alternative solutions.
Please let us know the dimensions of the available space and we will make you a proposal for an optimal solution.
Combinations can be built of the following modules:
USER INTERFACE
Automaatin ohjausyksikkö RFID lukijalla ja kosketusnäytöllä. Ohjauksen sisältö räätälöidään asiakaskohtaisten tarpeiden mukaan.
- vaatii toimiakseen langallisen internet yhteyden (RJ45)
- ohjausyksikköön voidaan liittää lähes rajaton määrä moduuleita
Automatic control unit with RFID reader and touch screen. The content of the guidance is tailored to customer-specific needs.
- requires a wired internet connection (RJ45) to work
- an almost unlimited number of modules can be connected to the control unit
Transport
- Gross weight: 70 kg
- Packing dimensions (H x W x D): 2060 x 500 x 550 mm
- Cabinets /20´container: 48 kpl
- Cabinets /40´container: 96 kpl
Accessories
- customized graphics
- also available narrower (235 mm)
COOLER 3D
Omakoneellinen moduuli kolmella kylmälokerolla. Kompaktin kokonsa ansiosta helppo siirrellä ja asettaa paikkaansa rivistössä.
- elektroninen lämpötilan ohjaus ulkoisella lämpötilanäytöllä
- koneisto ylhäällä
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- tehokas ja tasainen puhallinjäähdytys jokaisessa lokerossa
- lokeroissa tukevat vetimet
- vihreä kylmäaine R600a
- lokeroiden led-merkkivalot
- oikeankätinen
- vakio runkovärinä valkoinen RAL9003
Plug-in module with three cooling lockers. Due to its compact size easy to locate and install.
- electronic temperature control with digital temperature display
- machinery located on top
- connecting from top of the unit, equipped with long connecting cable
- efficient and stabile fan assisted cooling in each locker
- robust handle
- righthanded (door hinges on right side)
- green refrigerant R600a
- lockers with led indicator
- basic colour white RAL9003
Transport
- Gross weight: 130 kg
- Pakcing dimensions HxWxD: 2400 x 610 x 800 mm
Accessories
- remote use and control (wired internet connection)
- temperature monitoring
- inner LED lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers (letters/codes/numbers)
- customized graphics
COOLER 1D
Omakoneellinen moduuli yhdellä ovella, jonka takana oleva kylmätila jaettu kolmeen osaan. Yhteen suureen kylmälokeroon mahtuu iso ostoserä kerralla.
- elektroninen lämpötilan ohjaus ulkoisella lämpötilanäytöllä
- koneisto ylhäällä
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- tehokas ja tasainen puhallinjäähdytys
- lokerossa vahva vedin
- vihreä kylmäaine R600a
- lokerossa led-merkkivalo
- oikeankätinen
- vakio runkovärinä valkoinen RAL9003
Plug-in module with one large cooling locker. Locker is divided in three sections. Optimal for big volume purhases with one door opening.
- electronic temperature control with digital temperature display
- machinery located on top
- connecting from top of the unit, equipped with long connecting cable
- efficient and stabile fan assisted cooling
- robust handle
- righthanded (door hinges on right side)
- green refrigerant R600a
- locker with led indicator
- basic colour white RAL9003
Transport
- Gross weight: 130 kg
- Packing dimensions HxWxD: 2400 x 610 x 800 mm
Accessories
- remote use and control (wired internet connection)
- temperature monitoring
- inner LED lighting
- customized colour (Note! minimum order quantity)
- identification of lockers (letters/codes/numbers)
- customized graphics
FREEZER 5D
Omakoneellinen moduuli, jossa 5 pakastavaa lokeroa. Kompaktin kokonsa ansiosta helppo siirrellä ja asentaa rivistöön.
- elektroninen lämpötilan ohjaus ulkoisella lämpötilanäytöllä
- kylmäkoneisto ylhäällä
- automaattinen sulatus
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- tehokas ja tasainen puhallinjäähdytys jokaisessa lokerossa
- lokeroissa tukevat vetimet
- oikeankätinen
- räätälöidyt lukkoratkaisut asiakkaan tarpeen mukaan (älylukitus, RFID-lukitus, elektroninen numerokoodilukko, sylinterilukko, salpalukko)
- älylukitukseen saatavana lisävarusteena monia etähallintatyökaluja, lukkojen ohjaus ja seuranta (wifi)
- vakiona vihreä kylmäaine R290a
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Plug-in module with 5 freezing lockers. Due to its compact size easy to locate and install.
- electronic temperature adjustment with digital temperature display
- machinery on top
- automatic defrost
- connecting from top, long connecting cable
- efficient and stabile fan assisted freezing in each locker
- lockers equipped with robust handles
- righthanded (door hinges on right side)
- green refrigerant R290a
- lockers with led light indicators
- basic colour white RAL9003
Transport
- Gross weight: 150 kg
- Packing dimensions HxWxD: 2400 x 610 x 800 mm
Accessories
- remote use and control (wired interent connection)
- temperature monitoring
- inner LED-lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers (letters/codes/numbers)
- customized graphics
NEUTRAL 3D
Kolmella huoneenlämpöisellä lokerolla varustettu moduuli.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- oikeankätinen
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Plug-in module with three neutral temperature lockers.
- neutral temperature, without cooling machinery
- connecting cable on top, long connecting cable
- robust handles
- righthanded (door hinges on right side)
- lockers with led light indicators
- basic colour white RAL9003
Transport
- Gross weight: 105 kg
- Packing dimensions HxWxD: 2400 x 610 x 800 mm
Accessories
- remote use and control (wired internet connection)
- inner LED lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers (labelling/codes/numbers)
- customized graphics
OFFICE
Office module designed for staff use.
- the cabinet can hold a computer, printer and other necessary tools
- bushing options for device cables
- right-handed (hinges on the right)
- lockable
- pull-out shelf for keyboard
- standard color dark gray RAL 7015 or white RAL9003
Office module designed for staff use.
- the cabinet can hold a computer, printer and other necessary tools
- bushing options for device cables
- right-handed (hinges on the right)
- lockable
- pull-out shelf for keyboard
- standard color dark gray RAL 7015 or white RAL9003
Transport
- Gross weight: 105 kg
- Packing dimensions (H x W x D): 2400 x 610 x 800 mm
Accessories
- own frame color (note! minimum production batch)
- customized graphics (ask for graphic dimensions)
Product sheet>>
Graphic dimensions>>
COMBI 1D
Omakoneellinen yhdistelmäkaappi, jossa yhden ison oven takana erillinen pakaste-, kylmä- sekä huoneenlämpöinen lokero. Mahdollistaa ison ostosmäärän noudon yhdestä moduulista.
- elektroninen lämpötilan ohjaus ulkoisella lämpötilanäytöllä
- koneistot ylhäällä
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- tehokas ja tasainen puhallinjäähdytys
- automaattinen sulatus
- lokerossa tukeva vedin
- räätälöidyt lukkoratkaisut asiakkaan tarpeen mukaan (älylukitus, RFID-lukitus, elektroninen numerokoodilukko, sylinterilukko, salpalukko)
- älylukitukseen saatavana lisävarusteena monia etähallintatyökaluja, lukkojen ohjaus ja seuranta (wifi)
- vakiona vihreät kylmäaineet R600a/R290
- käytettävissä paljon mainospinta-alaa
- ohjauksen led-merkkivalo
- runkoväri vakiona valkoinen RAL9003
Plug-in combi unit with all three temperature zone lockes; cooling, freezing and neutral. Enables delivery and collecting of bigger purchases in one spot.
- electronic temperature adjustment with digital temperature display
- machinery compartment on top
- connecting from top, long connecting cable
- efficient and stabile fan assisted cooling
- automatic defrost
- with robust handle
- righthanded (door hinges on right side)
- manufactured with green refrigerants R600a/R290
- lot of branding space
- led light indicator on door
- basic colour white RAL9003
Transport
- Gross weight: 250 kg
- Packing dimensions (HxWxD): 2400 x 610 x 800 mm
Accessories
- remote use and control (wired internet connection)
- temperature monitoring
- inner LED lighting
- customized colour (Note! minimum order quantity)
- identification of lockers (labels/numbers/letters)
- customized graphics
NEUTRAL 1D
Moduuli, jossa 24 huoneenlämpöistä lokeroa ja User Interface -ohjausyksikkö keskellä.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- ovet avautuvat keskeltä sivuille
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Module in neutral temperature
- without cooling machinery
- connecting cable on top, long connecting cable
- handle in door
- doors opening to the right side
- door with led light indicator
- basic colour white RAL9003
Transport
- Gross weight:
- Packing dimensions HxWxD: 2310 x 550 x 815 mm
Accessories
- customized colour (Note! minimum order quantity)
- customized graphics (ask for graphic dimensions)
Product sheet>>
Graphic dimensions>>
NEUTRAL 8D
Kahdeksalla huoneenlämpöisellä lokerolla varustettu moduuli.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- ovet avautuvat keskeltä sivuille
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Plug-in module with eight neutral temperature lockers.
- neutral temperature, without cooling machinery
- connecting cable on top, long connecting cable
- robust handles
- doors opening from middle to sides
- lockers with led light indicators
- basic colour white RAL9003
Transport
- Gross weight: 250 kg
- Packing dimensions HxWxD: 2400 x 1350 x 800 mm
Accessories
- remote use and control (wired internet connection)
- inner LED lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers
- customized graphics
NEUTRAL 14D
Neljällätoista huoneenlämpöisellä lokerolla varustettu moduuli.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- ovet avautuvat keskeltä sivuille
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Plug-in module with fourteen neutral temperature lockers.
- neutral temperature, without cooling machinery
- connecting cable on top, long connecting cable
- robust handles
- doors opening from middle to sides
- lockers with led light indicators
- basic colour white RAL9003
Transport
- Gross weight: 250 kg
- Packing dimensions HxWxD: 2400 x 1350 x 800 mm
Accessories
- remote use and control (wired internet connection)
- inner LED lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers
- customized graphics
NEUTRAL 24D UI
Moduuli, jossa 24 huoneenlämpöistä lokeroa ja User Interface -ohjausyksikkö keskellä.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- ovet avautuvat keskeltä sivuille
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
Plug-in module with 24 neutral temperature lockers and User Interface control unit in the middle.
- neutral temperature, without cooling machinery
- connecting cable on top, long connecting cable
- robust handles
- door opening from middle to sides
- lockers with led light indicators
- basic color white RAL9003
Transport
- Gross weight: 250 kg
- Packing dimensions HxWxD: 2400 x 1350 x 800 mm
Accessories
- remote use and control (wired internet connection)
- inner LED lighting
- customized locker sizes (Note! minimum order quantity)
- customized colour (Note! minimum order quantity)
- identification of lockers
- customized graphics
Amiral collection
MOD8 collection
Alternatively, the CoolCollect® automate can be created using MOD8 modules. One MOD8 module always has 2 freezer compartments and 6 cold compartments. The cold compartment holds two collection boxes.
MOD8 modules can be used to build individual entities to meet the need.
The CoolCollect® cabinet above consists of a MOD8 UI and two MOD8 modules.
MOD8
Omakoneellinen yhdistelmäkaappi, jossa yhden ison oven takana erillinen pakaste-, kylmä- sekä huoneenlämpöinen lokero. Mahdollistaa ison ostosmäärän noudon yhdestä moduulista.
- elektroninen lämpötilan ohjaus ulkoisella lämpötilanäytöllä
- koneistot ylhäällä
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- tehokas ja tasainen puhallinjäähdytys
- automaattinen sulatus
- lokerossa tukeva vedin
- räätälöidyt lukkoratkaisut asiakkaan tarpeen mukaan (älylukitus, RFID-lukitus, elektroninen numerokoodilukko, sylinterilukko, salpalukko)
- älylukitukseen saatavana lisävarusteena monia etähallintatyökaluja, lukkojen ohjaus ja seuranta (wifi)
- vakiona vihreät kylmäaineet R600a/R290
- käytettävissä paljon mainospinta-alaa
- ohjauksen led-merkkivalo
- runkoväri vakiona valkoinen RAL9003
- Efficient use of space
- The cold compartments are sized according to the collection boxes
- Electronic temperature control
- Temperature monitoring and registration
- Adjustable legs
- Self-closing doors
- LED-indicators attached to the doors
- Solid construction from all sides
- Self-powered or centralized version
- Natural refrigerant
- Plug connection (self-powered)
- Alarm system (either locally or remotely)
- The lock system does not require a battery backup
MOD8 UI
Kahdeksalla huoneenlämpöisellä lokerolla varustettu moduuli.
- ilman kylmäkoneistoa
- liitäntäpistoke ylhäällä, pitkä liitosjohto
- lokeroissa tukevat vetimet
- ovet avautuvat keskeltä sivuille
- lokeroiden led-merkkivalot
- vakio runkovärinä valkoinen RAL9003
- Customer operation terminal with touch screen
- RFID reader
- Location of UI in the pick-up automat can be specified by the customer
- Lockable locker under the display for staff
CoolCollect® delivery cabinets made of wall elements
The products are filled in from behind and picked up from the front.
CoolCollect® cabinet can also be built of door elements of different sizes (so called “collect wall”). Behind the element wall, there are separate cooling, neutral or freezing rooms that the buyer has had built separately.
Goods that have been picked up are brought to the room behind the collect wall. Goods are filled for the customer in the cage shelves that are behind the doors.
Our cabinet supplier offers his own program for collecting and gathering.
Collect wall suits well for deliveries of food and consumer goods.
Collect wall is an optimal solution for especially renovation and new constructions, where total required space can be planned efficiently and taking advantage of layout.
In above picture there are freezing, cooling and ambient rooms behind the wall elements.
Click&Collect points for consumables and for online food deliveries can be located in the same connection, or a separate pick-up point can be built for deliveries of consumables.
The structure of the elements of a consumable pick-up point differs from that of a food pick-up point in terms of its insulating capacity. To create a pick-up point for consumables, the customer has several different locker sizes to choose from, including also lockers for bulky items (e.g. bicycles, lighting, electronics).
Below are the available wall element alternatives.
Wall element with two doors (right), cooler or ambient, 2700 (H) x 1250 (W)
Wall element with two doors (left), cooler or ambient, 2700 (H) x 1250 (W)
Wall element with two doors and user interface, cooler or ambient, 2700 (H) x 1250 (W)
Wall element, user interface, 2700 (H) x 650 (W) or 2700 (H) x 1250 (W)
Wall element, blanco, 2700 (H) x 300 (W), 2700 (H) x 650 (W), 2700 (H) x 950 (W) and 2700 (H) x 1250 (W)
Contact us
Leave us feedback or contact request about CoolCollect® products.
